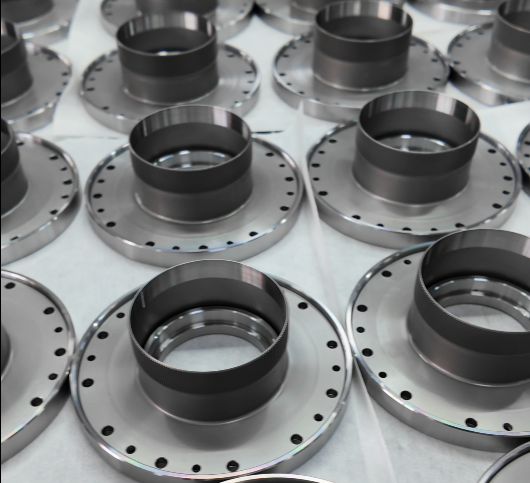

柔轮是谐波减速机中工艺难度最高的核心零件。本文系统阐述柔轮的结构特征与四大加工难点（车削变形、滚齿震颤、检测失真、装配偏心），介绍钛科玛格历时5年自主研发的柔轮材料体系，梳理杯型/礼帽型两种主流结构及14–40标准机型与定制化型号矩阵，并概述企业技术能力与产品应用。
PART 01
传动原理与柔轮定位
谐波减速机是一种依靠柔性构件弹性形变实现动力传递的精密传动装置。其基本结构由三大部件组成：波发生器（动力输入件）、刚轮（刚性内齿圈）和柔轮（薄壁弹性外齿件）。波发生器旋转时迫使柔轮产生可控弹性形变，使柔轮外齿与刚轮内齿在波峰处啮合、波谷处脱开，利用齿数差实现减速传动。
工作时，波发生器使薄壁柔轮产生可控的椭圆变形，柔轮与刚轮相差少量齿数，借助柔轮齿的依次啮合与脱开实现大减速比传动。柔轮是唯一持续承受周期性弹性形变的零件——壁厚通常≤1mm、模数0.15–1.5mm、齿数100–400，是整机精度保持性与寿命的决定性环节。行业实践表明，精度衰减、运行异响、卡顿及寿命不达标等问题，绝大多数可追溯至柔轮的加工质量与材料性能。
PART 02
柔轮被称为谐波减速机的“命门零件”，其制造存在四大难点：
①车削变形控制——薄壁回转体装夹即易弹性变形，致圆柱度、圆度超差；
②滚齿加工震颤——热处理后硬度达38–42HRC，薄壁在切削力下易产生齿面波纹与节距偏差；
③精密检测失真——接触式测量可能因测力使薄壁变形、结果失真；
④装配同心度——需专用工装保证0.005mm级同心度，否则回程间隙增大、异响磨损。
四道工序环环相扣，任一环节失控都将传导至下游并最终体现为整机性能缺陷。这也是为什么柔轮被视为衡量一家谐波减速机制造企业核心技术水平的关键标尺。
PART 03
柔轮面临“高硬度耐磨”与“高韧性抗疲劳”的内在矛盾，常规40CrNiMo、SNCM 439等材料难以两全。钛科玛格历时5年完成柔轮专属材料自主研发，实现成分设计、热处理标定与多轮疲劳验证，从源头保障批次一致性与可追溯性，并为非标定制奠定材料基础。
材料自主化的意义在于：从源头保障了柔轮批次性能的一致性和可追溯性，为后续的定制化改型、快速响应客户非标需求奠定了材料基础。目前该材料已应用于钛科玛格TMCF/TMHF系列谐波减速机的批量生产。
结构分类与型号体系

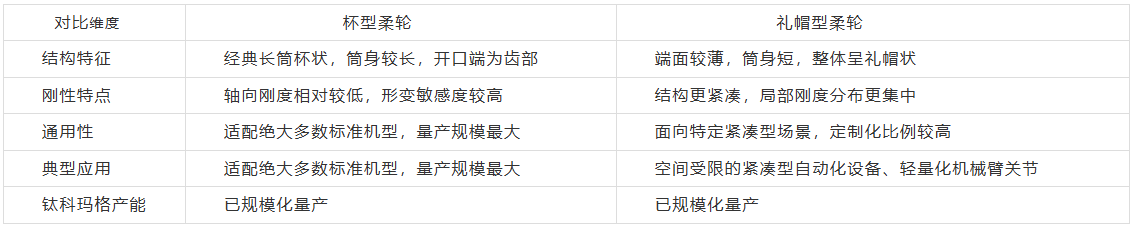

按结构形态划分，行业主流柔轮分为以下两种类型，二者在安装空间、负载特性和适用场景上各有侧重：
钛科玛格谐波减速机目前已形成完整的产品型号矩阵，覆盖从标准工业机型到微型定制机型的全谱系需求：
标准机型（6款）：14型、17型、20型、25型、32型、40型。这六款机型覆盖了工业自动化领域绝大多数应用场景，包括但不限于精密机床、激光切割设备、工业机器人、包装印刷机械、旋转平台等。其中14–25型多用于中小负载精密场合，32–40型适用于中大扭矩、高刚性需求的重型自动化设备。
定制机型（3款）：45型、11型、MINI 8型。这三款机型根据客户特定需求开发，已具备量产交付能力。45型面向超大扭矩场景，11型和MINI 8型则面向空间极度受限的轻量化应用。
在研机型（2款）：MINI5型、MINI3型。这两款超微型谐波减速机正在开发过程中，目标应用场景为人形机器人关节、微型仿生关节、精密医疗设备等对体积和惯量有极致要求的领域。
上述型号体系意味着：无论终端设备的安装空间和负载要求如何，钛科玛格均可提供相匹配的柔轮与谐波减速机产品。
PART 05

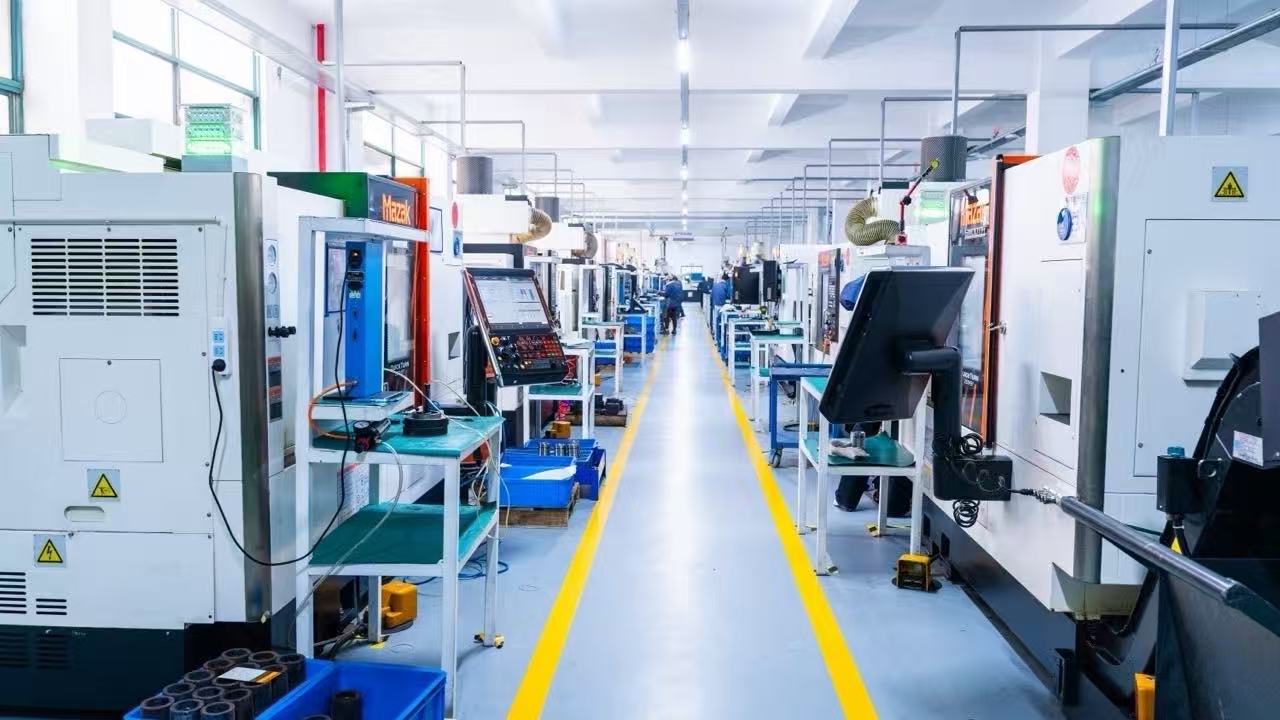

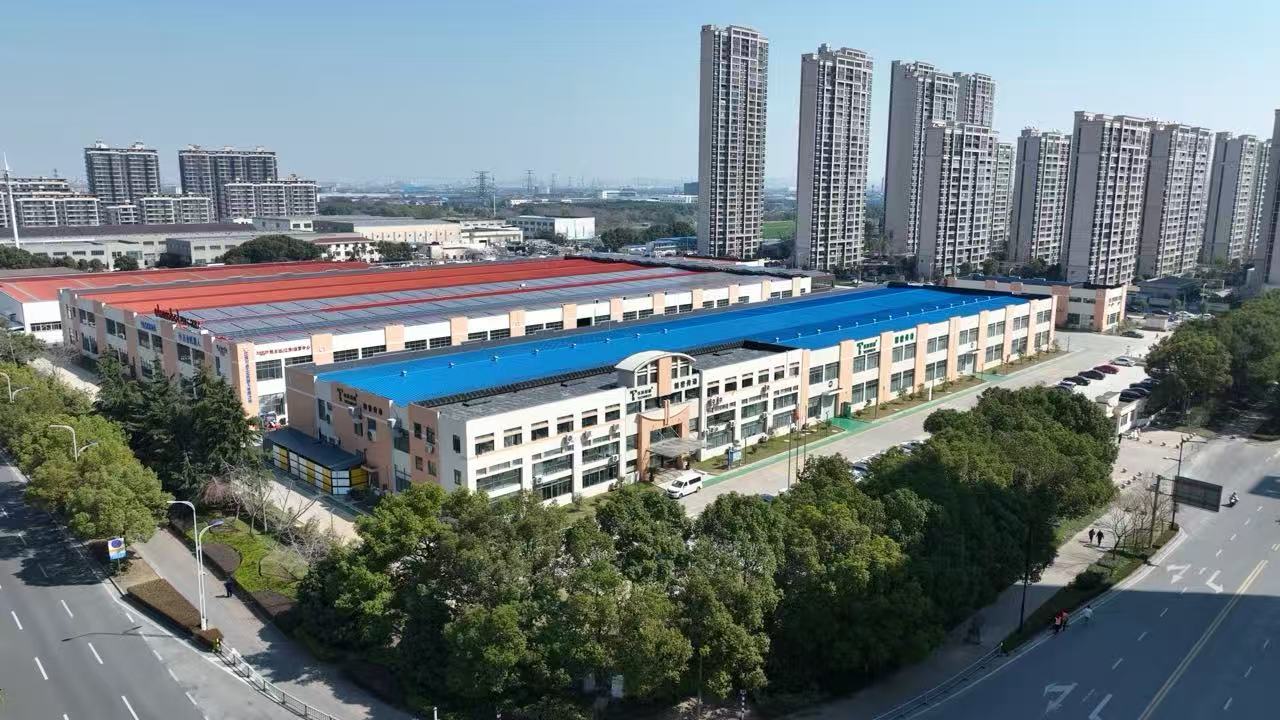

钛科玛格成立于2010年，位于无锡洛社（长三角核心制造集聚区），江苏省瞪羚企业（2024），拥有约20000㎡厂区、12000㎡恒温无尘车间、近300套进口精密设备、94项专利，服务1000+客户。其旗舰系列TMCF/TMHF谐波减速机主要参数：传动误差≤0.5弧分、重复定位精度±10角秒、单级减速比30–160，体积约为同规格传统减速机的1/3。
